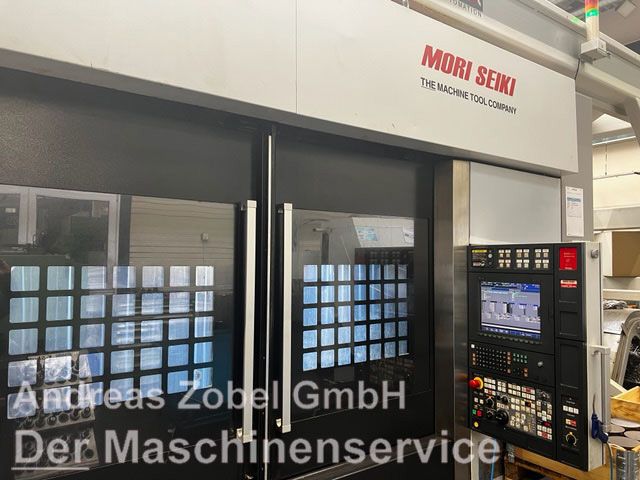

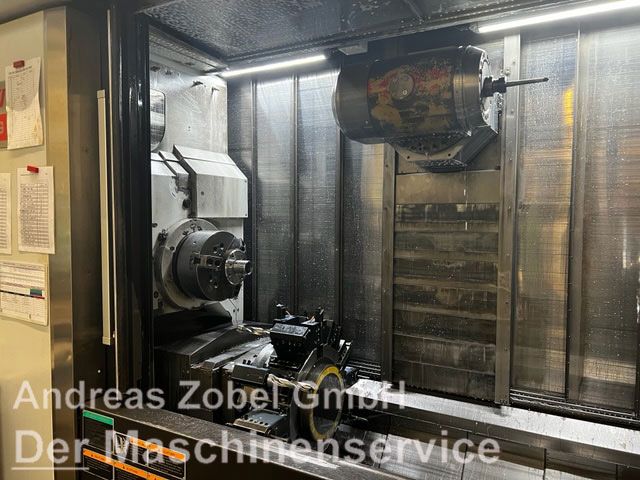

CNC-Dreh-Fräs-Zentrum Mori Seiki NT4250DCG/1500SZ

Ma­schi­nen­art: CNC-Dreh-Fräs-Zentrum
Her­stel­ler: Mori Seiki
Typ: NT4250DCG/1500SZ

Bau­jahr: 2006

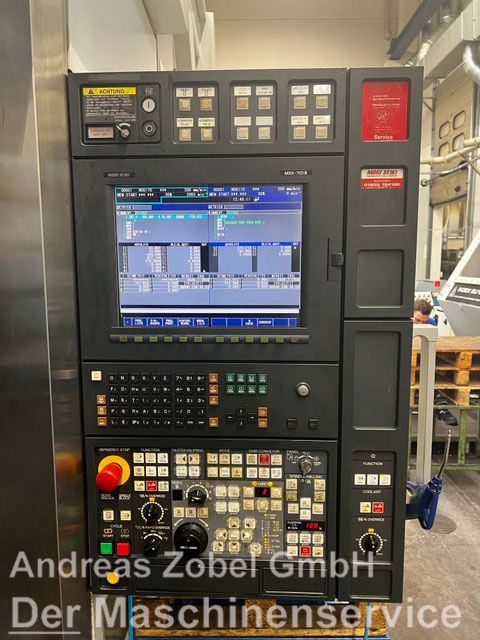

Steue­rungs­art: MAPPS 3
Her­kunft: Japan
La­ger­ort: Deutsch­land
Lie­fer­zeit: nach Ver­ein­ba­rung

Ref.-Nr.: 1335

Druckansicht

Be­schrei­bung:

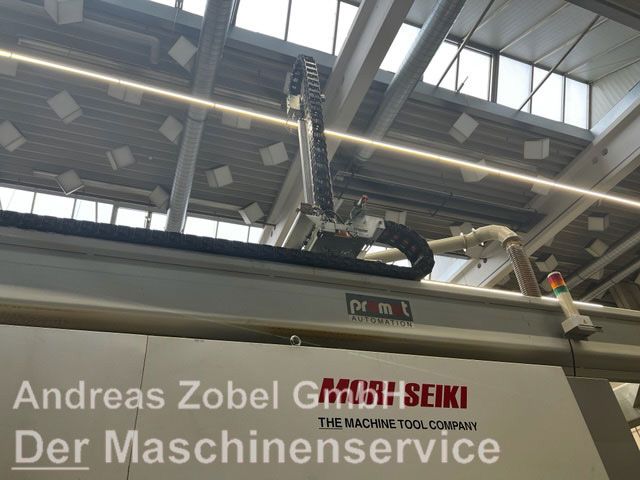

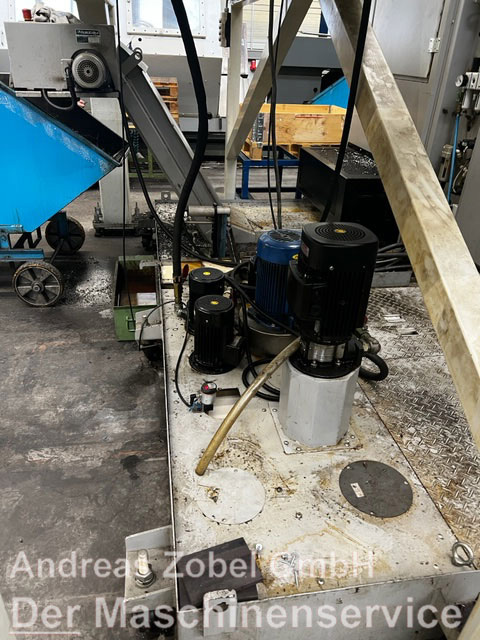

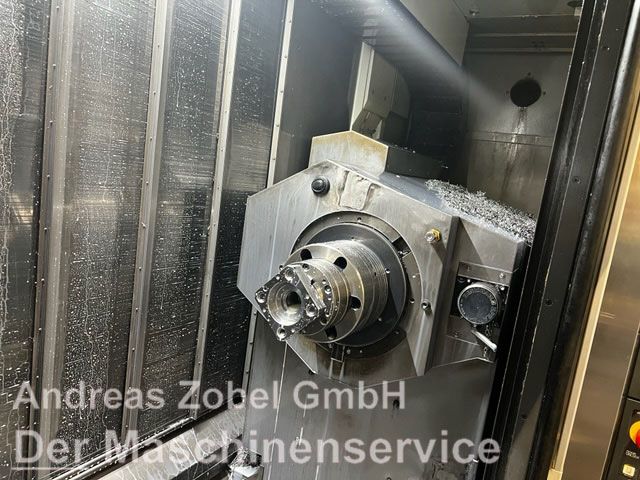

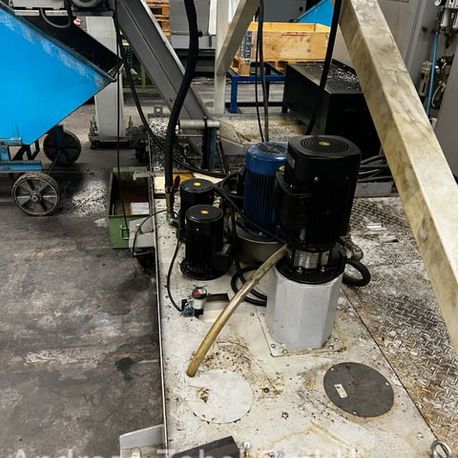

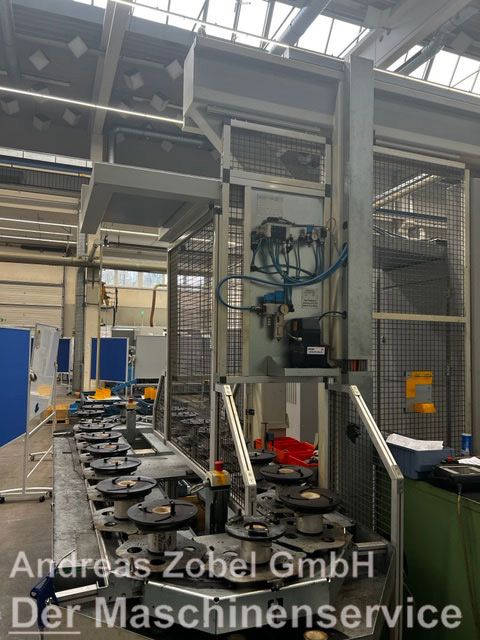

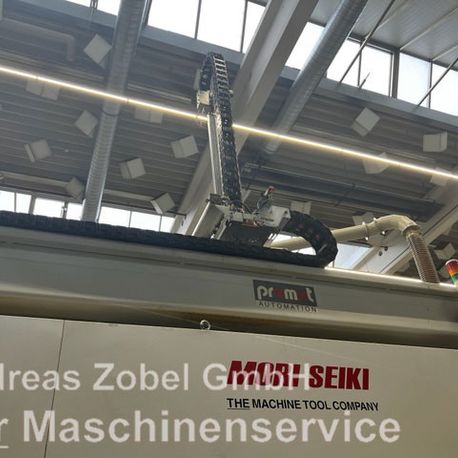

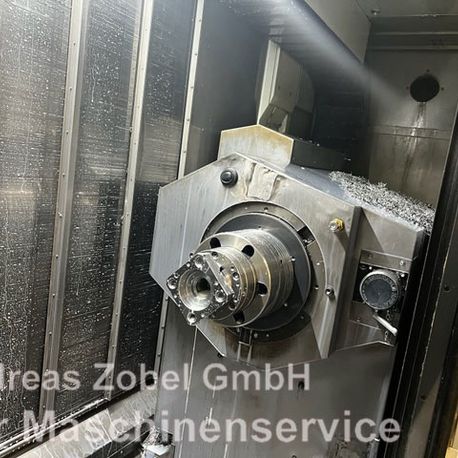

inkl. Spanneinrichtung Hauptspindel Kitagawa · inkl. Spanneinrichtung Gegenspindel Kitagawa · inkl. Doppelfußschalter · inkl. Capto C6 für Dreh-Fräs-Spindel · inkl. Ketten-Werkzeugmagazin mit 40 Plätzeninkl. Signalleuchte · inkl. Knoll Hochdruckanlage 50 bar · inkl. I/F Kühlmittel durch die Spindel · inkl. Spindelsensor · inkl. 1° B-Achse · inkl. Hobbingfunktion Spindel 1 · inkl. 1280M Teilespeicher bei 1.000 Programmnummern · inkl. Werkstück-Offset 240 St. · inkl. Promot-Portal · inkl. Dokumentationen soweit vorhanden



Tech­ni­sche In­for­ma­tio­nen:

Text

WertEin­heit

Steue­rung

MAPPS 3

-

Max. Umlaufdurchmesser

730mm

Max. Drehdurchmesser

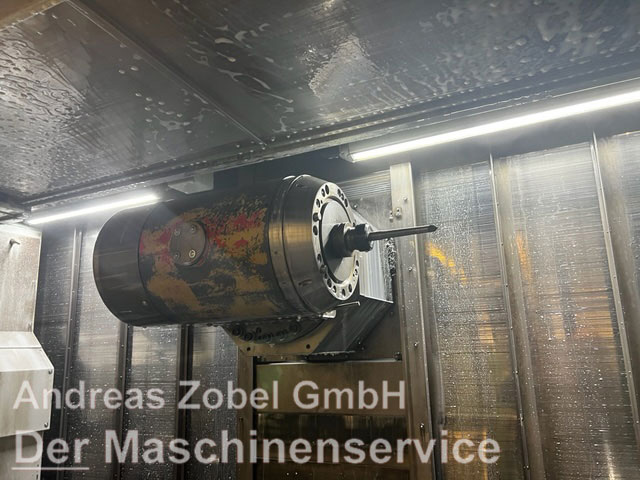

Werkzeugspindel Capto C6

660mm

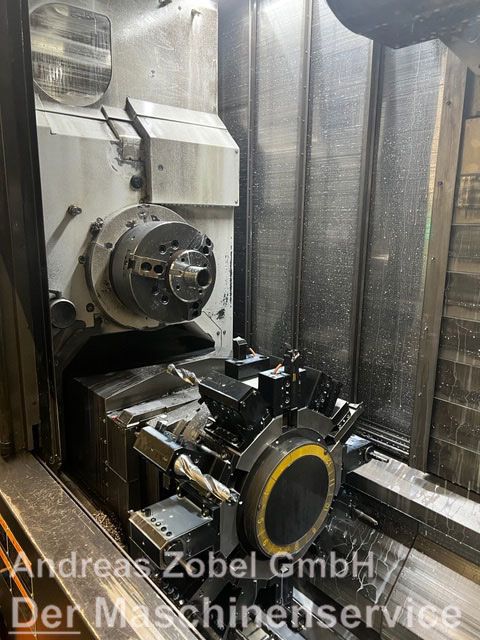

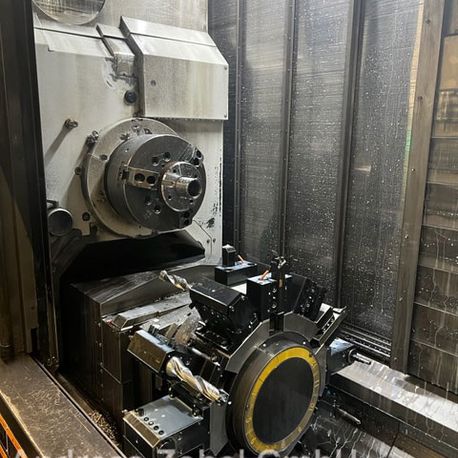

Max. Drehdurchmesser Revolver 2350mm

Max. Drehlänge

1.542mm

Max. Stangendurchmesser

80/80mm

Verfahrweg X-Achse (Werkzeugspindel)

750mm

Verfahrweg Y-Achse (Werkzeugspindel)

±210mm

Verfahrweg Z-Achse (Werkzeugspindel)



1.550 + 100
(für ATC)

mm



Schwenkbereich B-Achse (Werkzeugspindel)±120°
Verfahrweg X-Achse (Revolver 2)195mm
Verfahrweg Z-Achse (Revolver 2)1.525mm
Max. Spindelgeschwindgkeit4.000U/min
Max. Werkzeugspindelgeschwindigkeit Frässpindel12.000

U/min



B-Achsen Indexierung1°
Haupt-/Gegenspindel22/18,5KW
Frässpindel18,5/11kW
Revolver 2 Antriebsmotor für AGW5,5kW
Werkzeugwechselzeit1,3sek.
Eilganggeschwindigkeit Werkzeugspindel X/Y/Z50/30/50m/min.
Eilganggeschwindigkeit Revolver 2 X/Z30/30m/min.
Eilganggeschwindigkeit Spindel 2 ZS30m/min.
Maschinengewicht ca.26t

(Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)
