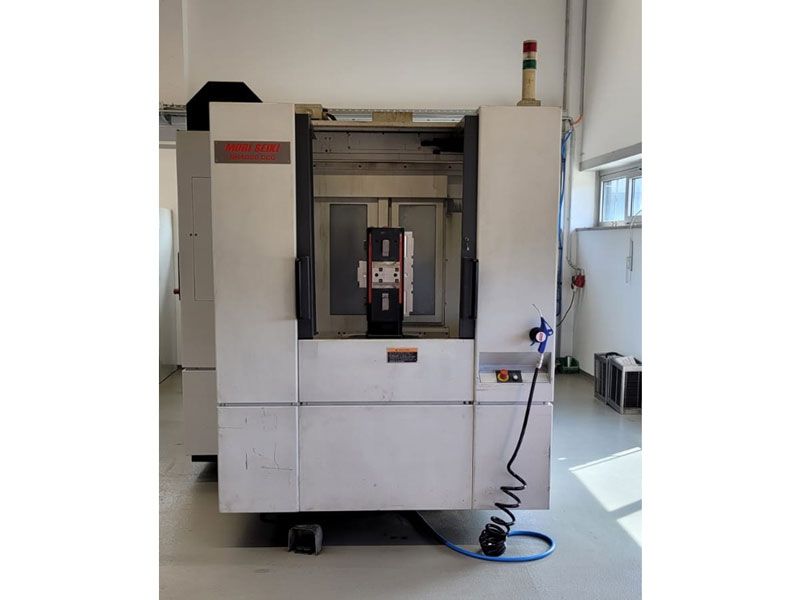

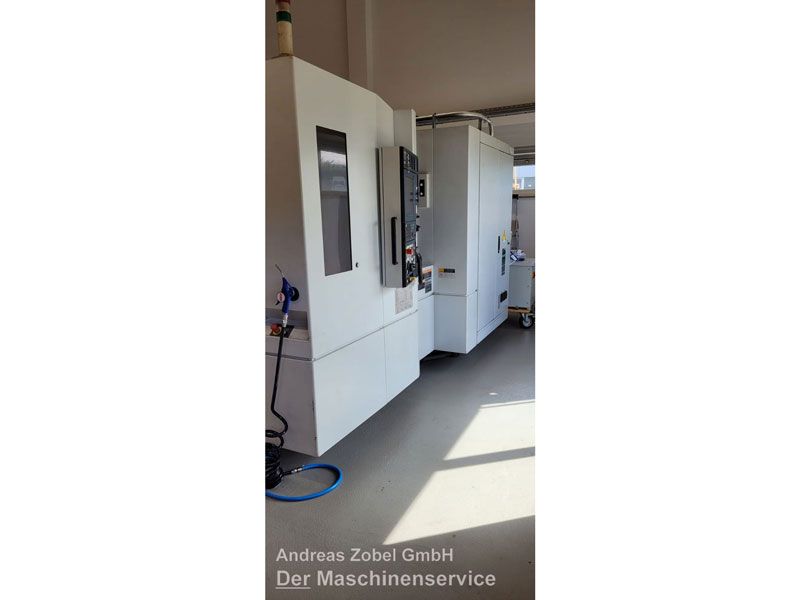

CNC-BAZ-Horizontal Mori Seiki NH4000DCG

Ma­schi­nen­art: CNC-BAZ-Horizontal

Her­stel­ler: Mori Seiki
Typ: NH4000DCG

Erst­in­be­trieb­nah­me: 2013
Steue­rungs­art: CNC

Her­kunft: Japan
La­ger­ort: Deutsch­land
Lie­fer­zeit: nach Vereinbarung

Ref. Nr.: 1242

Druckansicht

Be­schrei­bung:

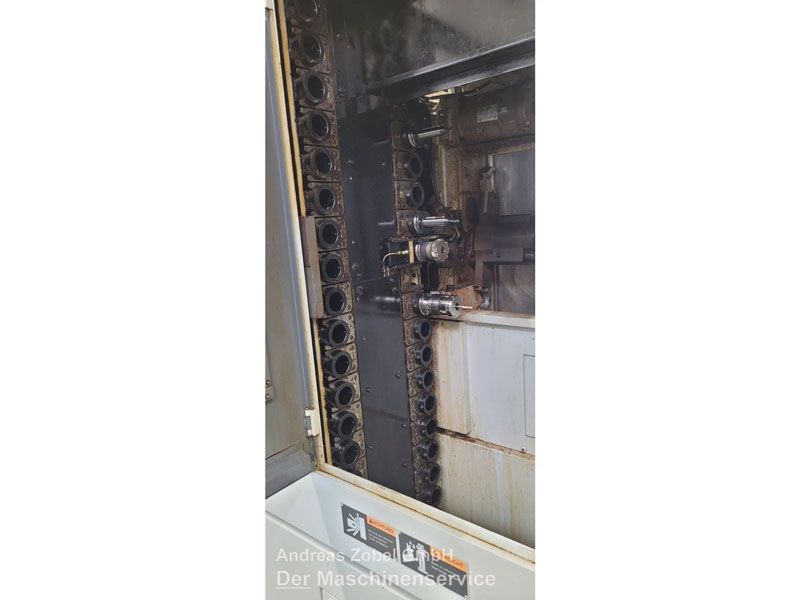

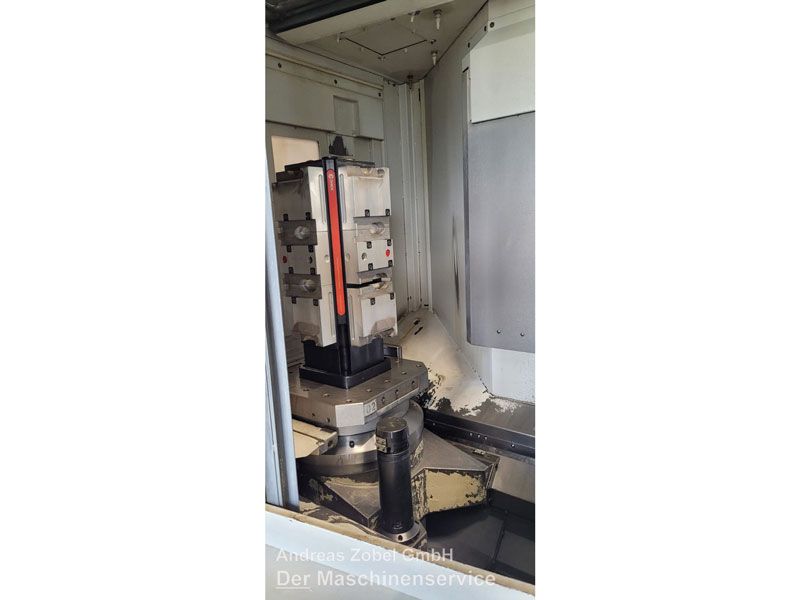

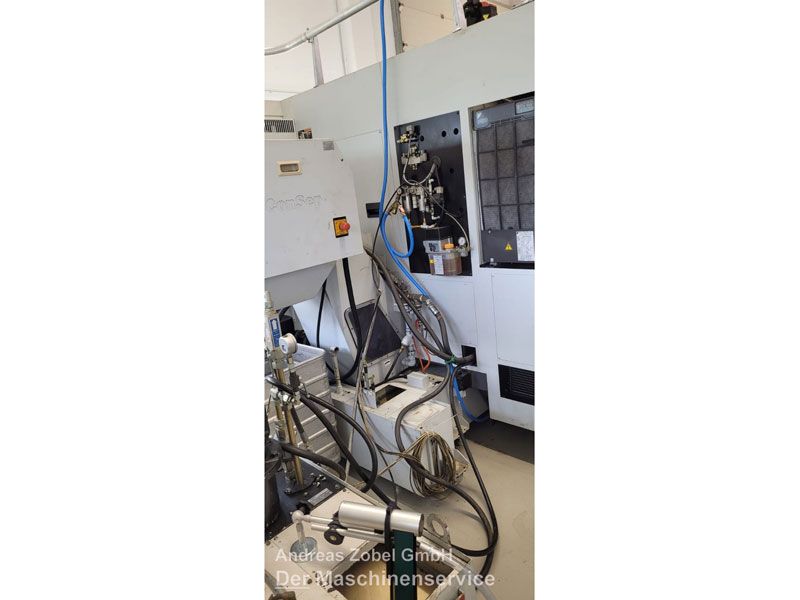

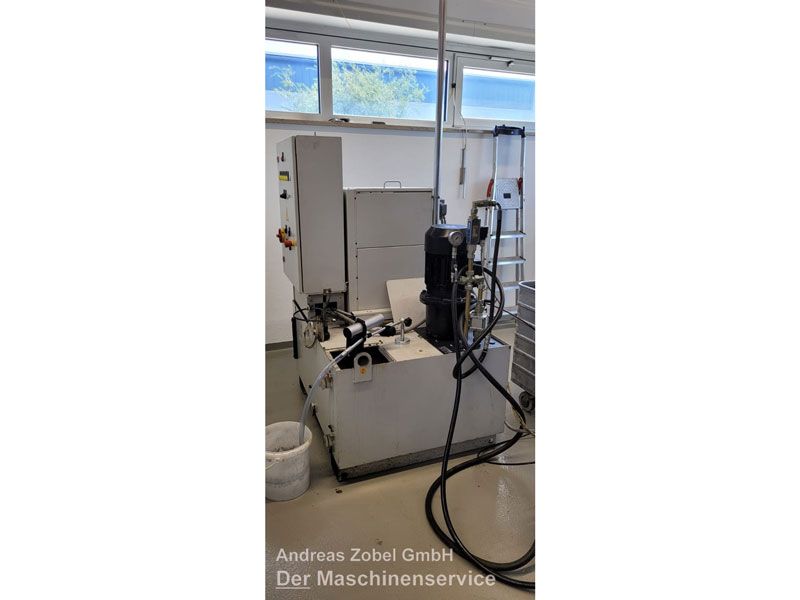

Indexierung der B-Achse 0,001° (4te Achse), BT40, Werkzeugmagazin 60 Plätze, I/F für Hochdruckkühlmittelzufuhr Form A, 3-fach Signallampe , Späneförderer mit Trommelfilter, Werkzeugbruchüberwachung im Magazin, 2-fach Palettenwechsler , Spindel 14.000 1/min (18,5/11Kw), Spindelsensor OMP60, Tischsensor Metrol (Werkzeuglängenvermessung), Knoll Hochdruckanlage KF110/700, 70bar, 5 zusätzliche M-Funktionen, Kühlmittelpistole Setup Station, Mobiles Bediengerät zum Verfahren der Achsen, MAPPS Werkzeugverwaltung etc.

Tech­ni­sche In­for­ma­tio­nen:

Text

WertEin­heit

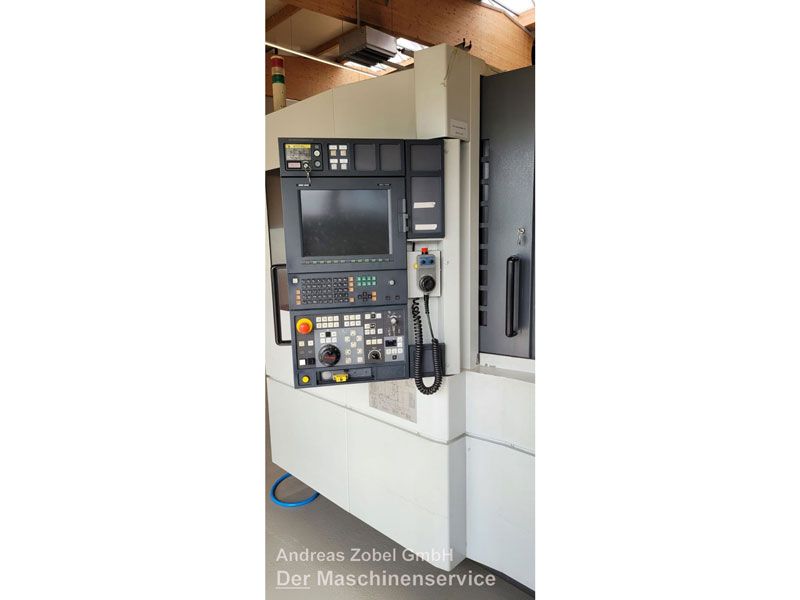

Steuerung

FS-31iA (MAPPS3)

-

Verfahrweg X-Achse

560

mm

Verfahrweg Y-Achse

560

mm

Verfahrweg Z-Achse

630

mm

Abmessung Palette

400x400

U/min

Indexierung der Palette

0,001°

°

Max. Spindeldrehzahl

14.000

mm
Werkzeugmagazin60 BT40
Eil­gang­ge­schwin­dig­keit X-Y-Z

50

m/min.

Maschinengewicht (Maschine)9,6t
Platzbedarf L x B x H2,4x4,0x2,7m
Platzbedarf L x B x H (Zusatzgeräte)      1Auf Anfrag

(Änderungen und Irrtümer in den technischen Daten, Angaben und Preisen sowie Zwischenverkauf vorbehalten!)
